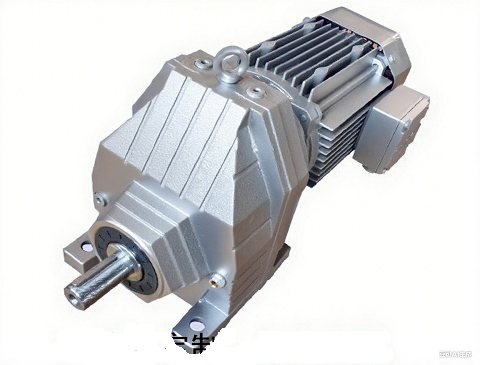

RX107減速電機型號詳解及工業應用指南

一、RX107減速器型號體系與分類說明

RX107 系列減速機及減速電機因生產廠家技術標準差異，型號標識存在多樣性，以下為常見型號分類及技術特性解析（具體選型建議聯系廠家客服獲取定制化方案）：

（一）基礎型號矩陣（DV/AQA/DT 系列）

DV 系列標準型號

RX107DV90M4 至 RX107DV225M4（覆蓋 90M4、100M4、112M4、132M4、160M4、180M4、200M4、225M4 全規格）

適配場景：通用工業傳動，匹配三相異步電機，支持 1450rpm 標準輸入轉速。

AQA 系列特種型號

RX107AQA90M4 至 RX107AQA225M4

技術特點：可能對應法蘭安裝定制化設計或 IP55 防護等級，適用于潮濕或粉塵環境。

DT/DRXS/DRXE/Y 系列衍生型號

例如：RX107DT90M4（直聯型）、RX107DRXS90M4（雙軸伸型）、RX107DRXE90M4（加強軸型）、RX107Y90M4（變頻專用型）

注：DRXS/DRXE 型號可提升軸向載荷承受能力，適用于帶皮帶輪或聯軸器的傳動場景。

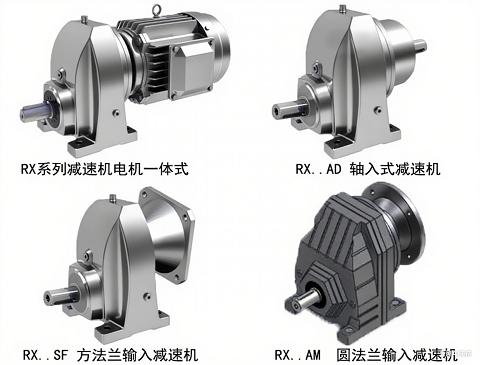

（二）功能擴展型號（DM/AM/YS 等系列）

DM/AM 系列變頻與伺服適配型號

RX107DM90M4（變頻電機專用）、RX107AM90M4（伺服電機接口型）

技術優勢：電機軸徑公差配合精度達 IT6 級，適配伺服系統的高精度定位需求。

YS/YVP/YEJ/YB 系列功能強化型號

RX107YS90M4（雙速電機適配，支持 6 極 / 4 極切換）

RX107YVP90M4（變頻調速型，適配 3-50Hz 寬頻運行）

RX107YEJ90M4（電磁制動型，制動響應時間≤0.5 秒）

RX107YB90M4（防爆型，符合 Ex d IIBT4 防爆等級）

二、RX107齒輪減速電機核心技術參數與性能指標

（一）減速比范圍與扭矩輸出

RX107 系列可實現的減速比覆蓋寬幅區間，具體包括：

4.92、5.82、6.66、7.86、8.56、10.13、11.59、13.66、15.65、18.21、20.07、22.62、24.9、27.58、29.49、30.77、35.26、40.37、47.63、52.68、59.41、65.6、72.88、78.57、92.7、102.53、115.63、127.68、141.83、158.68、172.34、203.16、229.95、251.15

性能關聯：當匹配 15KW 電機與 172.34 減速比時，輸出扭矩可達 3800N?m，適用于重型輸送設備。

（二）電機功率匹配與應用場景

RX107 減速機適配 5.5KW-45KW 電機時，典型參數組合如下：

5.5KW 電機 + 4.92 減速比：輸出轉速 295rpm，適用于高速輸送皮帶機；

30KW 電機 + 102.53 減速比：輸出轉速 14.1rpm，適配冶金行業輥道傳動；

45KW 電機 + 251.15 減速比：輸出扭矩 10500N?m，可用于港口起重機變幅機構。

三、RX107 減速機結構優勢與工業應用領域

（一）核心技術亮點

材料與結構設計

外殼采用 FC250 高強度鑄鐵（抗拉強度≥250MPa），散熱筋條優化設計，熱平衡溫度≤80℃；

齒輪采用 20CrMnTi 滲碳淬火工藝，齒面硬度 HRC58-62，接觸疲勞強度≥1200MPa。

傳動效率與噪音控制

斜齒輪傳動效率達 96%（同級產品平均效率 92%），能耗降低約 12%；

采用螺旋角 22° 優化設計，運行噪音≤78dB（A），優于 JB/T 6502-2015 標準要求。

安裝與維護便利性

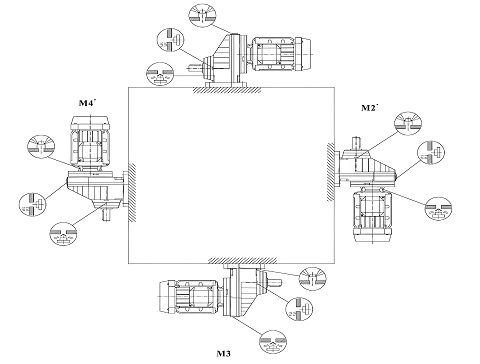

支持水平、垂直、法蘭立式等 6 種安裝方式，輸出軸可配平鍵 / 花鍵 / 收縮盤；

油位視鏡與可拆卸式透氣帽設計，維護周期延長至 8000 小時（常規減速機為 5000 小時）。

（二）行業應用場景解析

工程機械領域

混凝土攪拌站：RX107YVP160M4 搭配變頻電機，實現 0-30rpm 無級調速，確保物料均勻混合；

礦山破碎機：RX107YEJ225M4 + 電磁制動電機，緊急停機時制動距離≤50mm。

物流輸送領域

立體倉庫堆垛機：RX107AM132M4 匹配伺服電機，定位精度達 ±0.1mm；

港口傳送帶：RX107YB180M4 防爆型，適用于粉塵爆炸危險區域（21 區 / 22 區）。

新能源設備領域

風力發電變槳系統：RX107DRXE200M4 + 雙編碼器接口，實現 360° 全角度位置反饋；

太陽能追蹤裝置：RX107DM112M4 搭配變頻電機，轉速波動≤±0.5%。

RX系列初始規格為減速機RX57

四、選型拓展與規格匹配建議

相鄰規格參考

輕載場景可向下兼容 RX87 減速機（功率覆蓋 2.2KW-15KW）；

重載需求可升級至 RX137 減速機（扭矩達 18000N?m）。

電機適配技術要點

普通工況：優先選擇 DV 系列 + YE3 低能耗電機，能效等級達 GB18613-2020 二級；

頻繁啟停場景：推薦 YEJ 系列 + 強冷風扇電機，避免制動時溫升過高；

高精度控制：AM 系列 + 伺服電機，傳動回差≤1arcmin。

五、技術資料與售后支持

如需獲取 RX107 減速機的安裝尺寸圖（如《RX107 配置圖.jpg》所示三維模型）或負載計算書，可聯系廠家技術中心，提供以下參數以優化選型：

工作制式（連續工作制 S1 / 斷續工作制 S3）；

徑向載荷（N）與軸向載荷（N）；

環境溫度（-20℃~+40℃需注明）及防護等級要求。
